Der "Geisterjagd" Phaser-Mod: Schritt-für-Schritt DIY Cosplay Guide
Vom einfachen Kinderspielzeug zum hochwertigen Sci-Fi-Replikat: In dieser Anleitung zum Geisterjagd Phaser-Mod lernst du, wie du die geniale Sound- und Lichtelektronik aus der Megableu „Geisterjagd“ in ein langlebiges 3D-Druck Phaser-Gehäuse verpflanzt – inklusive LiPo-Akku und moderner USB-C Ladefunktion.
Vom Geisterjagd Spielzeug zum realistischen Phaser Replikat
Das beliebte Interaktionsspiel "Geisterjagd von Megableu" besitzt eine fantastische Sound- und Infrarot-Lichtelektronik. Allerdings wirkt das serienmäßige Kunststoffgehäuse der Spielzeugpistolen extrem kindlich.
Für Cosplayer und Science-Fiction-Fans ist der Geisterjagd Phaser-Mod das perfekte Upcycling-Projekt: Wir retten die Hauptplatine, den Lautsprecher sowie die Verkabelung und verpassen dem Ganzen ein professionelles, 3D-gedrucktes Gehäuse mit echter Metall-Optik. Am Ende hältst du ein absolut bühnentaugliches Unikat für jede Convention in den Händen!
Benötigte Materialien & Werkzeuge für den Phaser Umbau
Für diesen erfolgreichen DIY-Umbau benötigst du neben deinem 3D-Drucker grundlegendes Werkzeug für Lötarbeiten und die Oberflächenbehandlung:
3D-Druck Filament
PLA oder PETG Filament (PETG wird empfohlen für eine höhere Hitzebeständigkeit bei Outdoor-Conventions).
Spender-Elektronik
Original Megableu „Geisterjagd“ Spielzeugpistole inklusive Hauptplatine, IR-LED & Lautsprecher.
Elektronik-Upgrades
3x kompakte Mikrotaster, 3,7V LiPo-Akku & USB-C Ladeplatine (TP4056 Ladecontroller).
Gewindeeinsätze
M3 Messing-Gewindebuchsen (Rändelmutter Inserts) & passende M3 Schrauben für das Griffstück.
Löt-Equipment
Regelbarer Lötkolben, Lötzinn, Schrumpfschläuche sowie ein Einpresswerkzeug für Gewindebuchsen.
Schleifmittel & Lacke
Nassschleifpapier (Körnung 120 bis 600), Sprüh-Füllgrundierung, dunkler Basislack & Silber-Effektlack.
Elektronik-Entnahme und 3D-Druck des Phaser Gehäuses
Der erste Schritt des Projekts beginnt mit der sorgfältigen Zerlegung der Geisterjagd Spielzeugpistole. Entferne alle Gehäuseschrauben, um die Platine, den Lautsprecher und die gesamte Verkabelung unversehrt zu entnehmen.
Tipp vom Tüftler: Fotografiere jeden einzelnen Schritt der Demontage! So hast du eine verlässliche Dokumentation, welche Kabelfarbe zu welchem Kontakt führt.
Drucke parallel dazu das neue Phaser-Chassis auf deinem 3D-Drucker. Wähle eine hohe Fülldichte (Infill von mindestens 20 %) für optimale Stabilität und aktiviere Stützstrukturen an Überhängen.
Schleifen, Metall-Lackierung und Gewindebuchsen einpressen
Ein 3D-Druck ist nur so gut wie sein Finish! Um die sichtbaren Rillen des Druckers komplett zu entfernen, beginnst du mit grobem Schleifpapier (120er Körnung) und arbeitest dich schrittweise bis zu feinem 600er Nassschleifpapier vor.

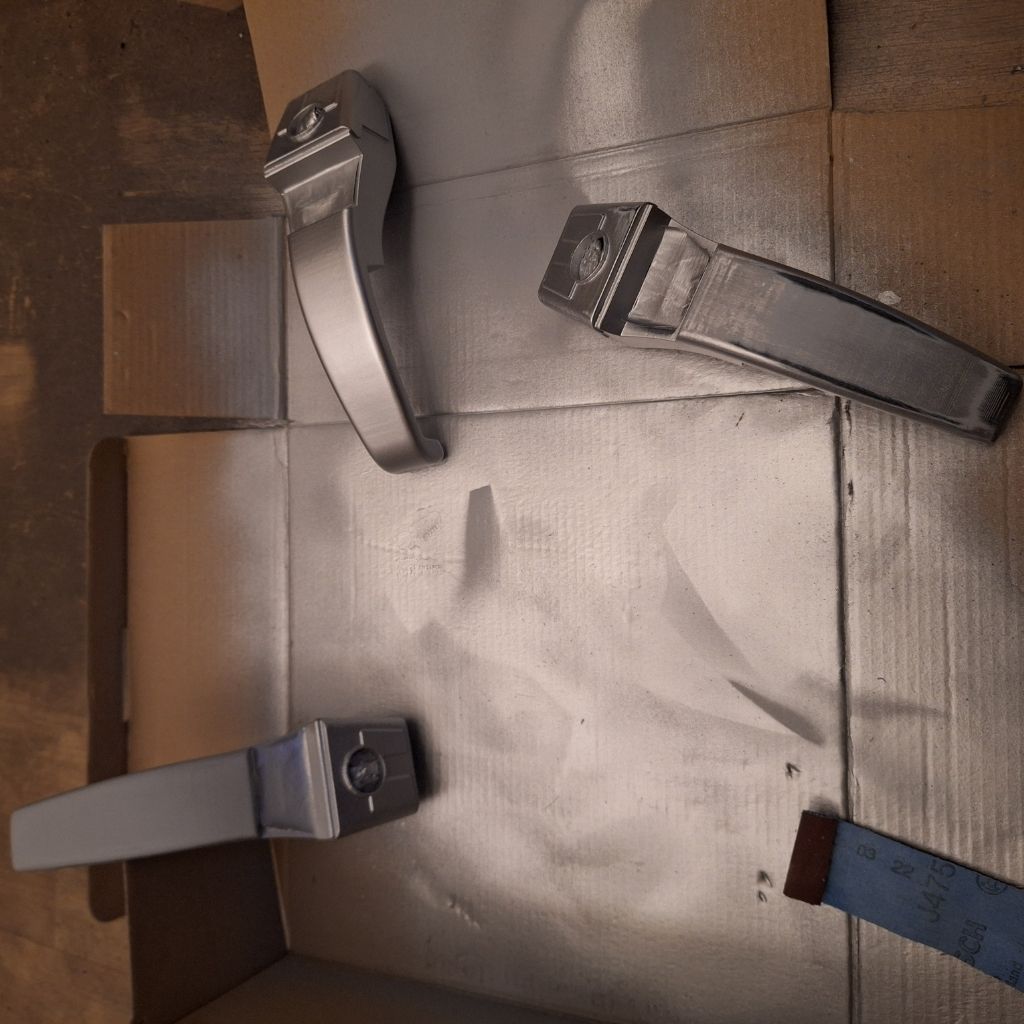

Trage zuerst Füllgrundierung auf, schleife fein nach, gefolgt von einem dunklen Basislack (z. B. Anthrazit). Mehrere dünne Schichten hochwertiger Silber- oder Aluminium-Effektlack verleihen dem Phaser den perfekten Metallic-Look.

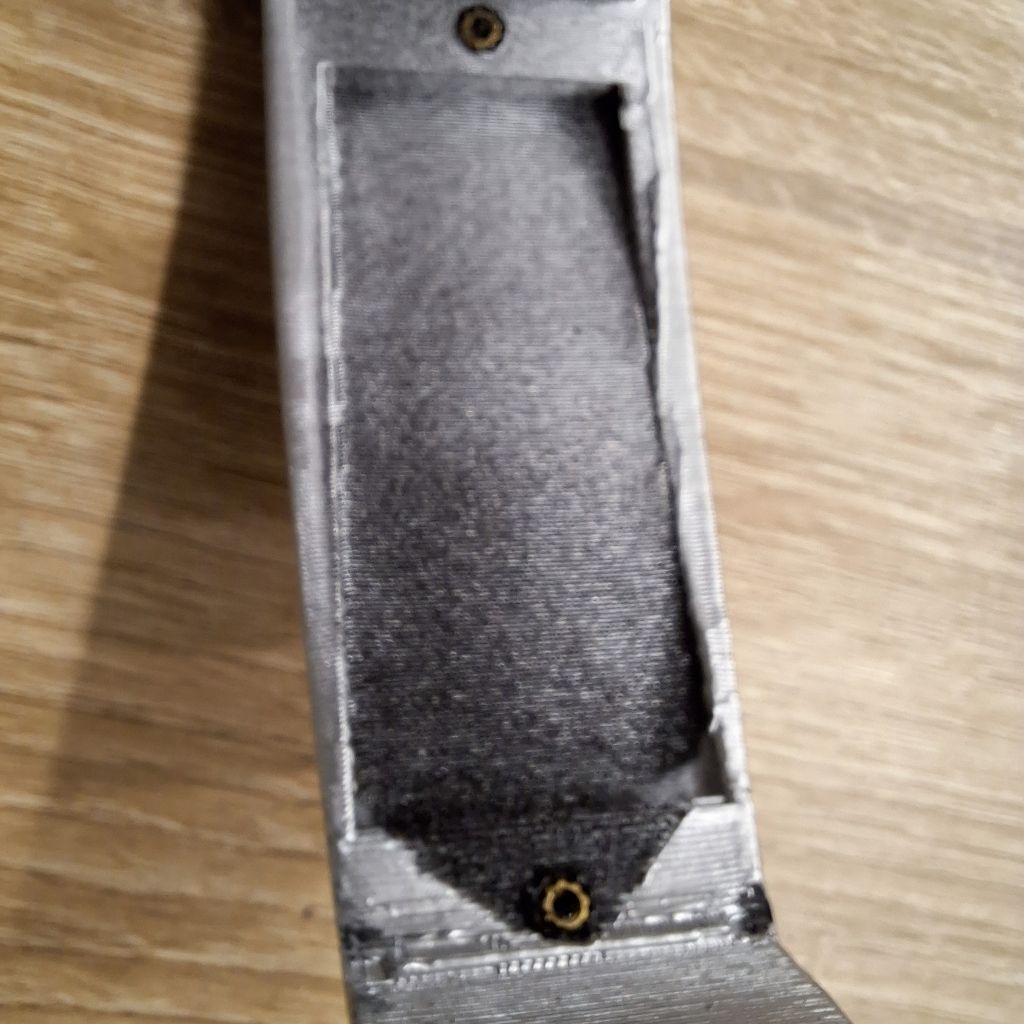

Präzisionsarbeit am Griff: Um den Akkudeckel später dauerhaft und stabil verschrauben zu können, werden M3 Gewindebuchsen mit dem Lötkolben vorsichtig in das Kunststoffmaterial eingeschmolzen. Das schmelzende Plastik umschließt die Rändelung der Buchse für bombenfesten Halt!
Taster-Modifikation & USB-C Ladefunktion integrieren

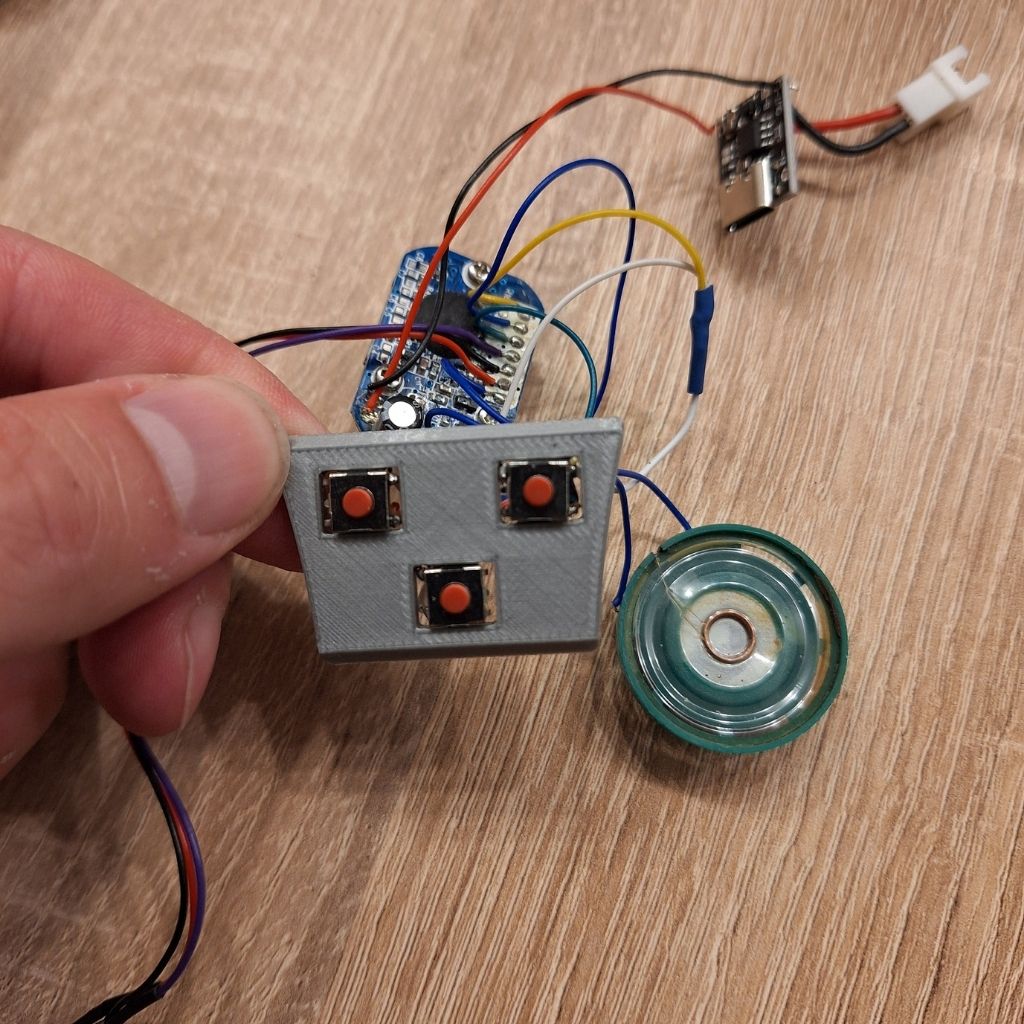

Die klobigen Original-Auslöser der Geisterjagd Spielzeugpistole werden durch drei neue, diskrete Mikrotaster ersetzt. Um diese Schalter exakt im neuen Gehäuse zu positionieren, wird eine maßgeschneiderte 3D-gedruckte Taster-Innenplatte verwendet.

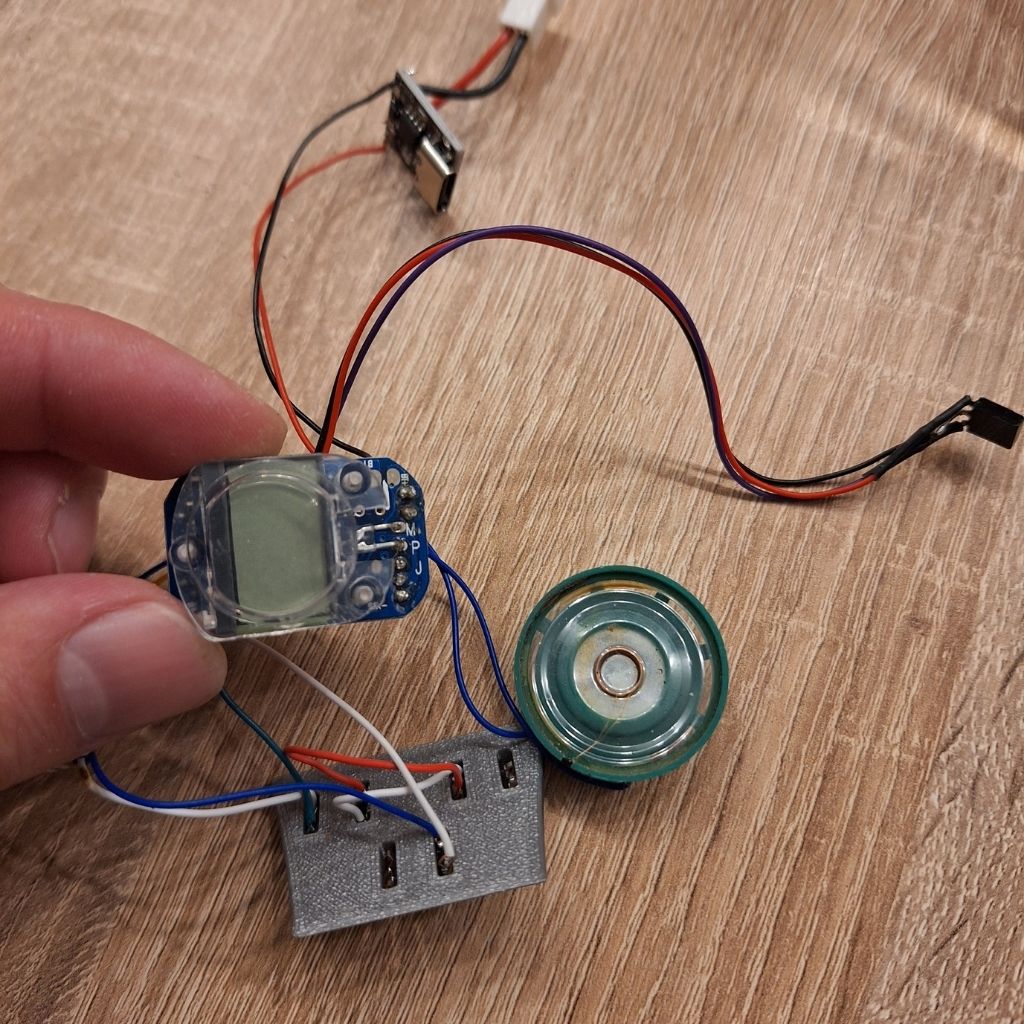

Löte die Kabel der neuen Taster sauber an die entsprechenden Kontakte der Originalplatine an und isoliere alle Lötstellen mit Schrumpfschläuchen.
Das USB-C Lade-Upgrade: Eine kleine TP4056 USB-C Ladeplatine wird zwischen Akku und Hauptplatine geschaltet. Sie ermöglicht das sichere Aufladen des kompakten LiPo-Akkus direkt über ein modernes Smartphone-Ladekabel, ohne das Gehäuse jemals öffnen zu müssen!
CAD-Deckelmodifikation, Kabelführung & Gehäuse-Montage
Der hintere Akkudeckel des Phasers wird in einem 3D-Modellierungsprogramm (z. B. Blender oder Fusion 360) angepasst: Ein feines Lautsprecher-Gitter lässt die Original-Soundeffekte klar nach außen dringen, während eine präzise Aussparung den USB-C Ladeanschluss zugänglich macht.
Fixiere die Taster-Innenplatte mit Sekundenkleber-Gel im Gehäuseraum. Wichtig: Achte penibel darauf, dass kein Klebstoff auf die Tastermechanik selbst gerät!
Setze die Platine, den LiPo-Akku und den Lautsprecher ein. Verlege alle Kabel flach, damit beim Zusammensetzen keine Litzen gequetscht werden. Verschraube den Deckel sauber in den zuvor eingeschmolzenen Gewindebuchsen.
Checkliste & Funktionstest für den Geisterjagd Phaser Mod
Führe vor der Fertigstellung und dem ersten Messe-Auftritt diesen systematischen Funktionstest durch:
Häufige Fragen (FAQ) zum Geisterjagd Phaser Umbau
Warum lohnt sich das Recycling der Geisterjagd Elektronik von Megableu?
Die Wiederverwendung der Platine aus dem "Geisterjagd" Spiel von Megableu ist nicht nur nachhaltig, sondern spart auch die extrem aufwendige Eigenentwicklung einer kompletten Sound- und Infrarot-Lichtplatine. Du erhältst fertige Sounds und Lichteffekte zum kleinen Preis!
Welches Filament eignet sich am besten für den 3D-Druck des Phasers?
PLA-Filament lässt sich besonders leicht schleifen und lackieren. Wenn du deinen Phaser auf Sommerevents oder Outdoor-Conventions nutzt, bietet PETG eine noch höhere Temperaturbeständigkeit gegen Sonneneinstrahlung.
Warum werden Gewindebuchsen statt normaler Kunststoffschrauben genutzt?
Schrauben, die direkt in 3D-gedrucktes Plastik gedreht werden, leiern nach wenigen Öffnungen aus. Eingeschmolzene M3 Messing-Gewindebuchsen sorgen für eine extrem langlebige und professionelle Verbindung.
Wie funktioniert die Stromversorgung mit dem neuen LiPo-Akku?
Ein kompakter 3,7V LiPo-Akku ersetzt die alten Batterien. Durch die integrierte TP4056 USB-C Ladeplatine wird der Akku sicher geladen, ohne dass der Phaser dafür auseinandergebaut werden muss.
